Nu știi ce este un ecran tactil? Vei ști după ce ai citit acest lucru

În epoca progresului tehnologic rapid,ecrane tactileau devenit o componentă de bază a diferitelor dispozitive electronice, utilizate pe scară largă în smartphone -uri, tablete, afișaje auto și echipamente industriale.

Apariția ecranelor tactile

Ecranele tactile au fost de fapt mai mult decât ne -am putea imagina.

Conceptul de tehnologie cu ecran tactil a fost propus pentru prima dată în anii 1940, iar primul ecran tactil adevărat a fost creat în 1965 de Eric Arthur Johnson, inginer la Royal Radar Company din Regatul Unit. Inițial, Johnson a descris invenția sa, pe care o numim acum un ecran tactil capacitiv, într -un articol publicat în Electronics Letters.

Funcţie

Pentru comoditate operațională, ecranele tactile au înlocuit șoareci și tastaturi. Ecranele tactile sunt dispozitive inteligente care pot afișa informații, comunica cu controlerele logice programabile (PLC) și au capacități de memorie și programabile. Acestea pot afișa starea de funcționare PLC, viteza liniei de producție și multe altele.

Principiu

Pur și simplu pus, rezistivecran tactilFolosiți senzor de presiune pentru a controla conductivitatea ecranului. Structura sa este în esență un film deasupra sticlei. Suprafețele adiacente ale filmului și sticla sunt acoperite cu ITO (oxizi de staniu de indiu), o acoperire cu oxid de staniu nano-indium (ITO). ITO are o conductivitate și transparență excelentă. Când un deget atinge ecranul, stratul ITO de pe filmul inferior contactează stratul ITO de pe sticla superioară. În continuare, senzorul transmite un semnal corespunzător, care este trimis procesorului printr -un circuit de conversie. Acest semnal este apoi transformat în valori x și y pe ecran, completarea clicului și afișarea acestora pe ecran.

Pentru a funcționa, trebuie să atingeți mai întâi ecranul tactil montat pe partea din față a afișajului cu degetul sau alt obiect. Apoi, sistemul localizează și selectează informații bazate pe pictograma sau locația meniului atinsă de deget.

Principalele tipuri de ecrane tactile

Pe baza principiului lor de operare și a mediului folosit pentru a transmite informații, ecranele tactile sunt clasificate ca: rezistive, infraroșu,

 undă acustică de suprafață și capacitivă.

Ecrane tactile rezistive: Ecranul este format dintr-un film cu mai multe compoziții care se potrivește cu suprafața de afișare. Are un strat de bază de sticlă sau plexiglas și un strat conductiv transparent la suprafață. Stratul superior este acoperit cu un strat de plastic întărit, neted, rezistent la zgârieturi. Suprafața interioară este, de asemenea, acoperită cu un strat conductiv transparent. Numeroase distanțiere transparente (mai puțin de o mie de centimetru) separă cele două straturi conductoare pentru izolare. Cheia ecranelor tactile rezistive constă în tehnologia materială.

Tipuri și aplicații rezistente la ecran tactil

Ecranele tactile rezistive funcționează într -un mediu complet izolat, imune la praf și umiditate. Ele pot fi atinse cu orice obiect și pot fi utilizate pentru scriere și desen. Sunt deosebit de potrivite pentru controlul industrial și utilizarea biroului cu personal limitat.

Tipuri:

Ecranele tactile rezistive sunt clasificate ca ecrane tactile cu mai multe linii cu patru, cinci sau șase fire, în funcție de numărul de pini.

Ecrane tactile cu undă acustică de suprafață:

Panoul tactil al unui ecran tactil cu undă acustică de suprafață poate fi o placă de sticlă plană, sferică sau cilindrică montată pe partea din față a unui CRT, LED, LCD sau alt ecran de afișare. Această placă de sticlă este pur și simplu sticlă temperată; Spre deosebire de alte tehnologii cu ecran tactil, îi lipsește niciun film sau o suprapunere. Ecranul de sticlă prezintă traductoare de transmitere cu ultrasunete verticală și orizontală în colțurile din stânga sus și partea dreaptă sus, în timp ce două traductoare cu ultrasunete corespunzătoare sunt situate în colțul din dreapta sus.

Cele patru muchii ale ecranului de sticlă sunt gravate cu dungi reflectorizante distanțate precis în unghiuri de 45 de grade, crescând în densitate.

Cum funcționează: Transductorul de transmitere transformă semnalul electric trimis de controler prin cablul cu ecran tactil în energie acustică, care este apoi transmisă pe suprafața stângă. Dungi reflectorizante de precizie de pe fundul sticlei reflectă energia acustică în sus, reflectând uniform. Energia acustică se deplasează apoi pe suprafața ecranului, unde este concentrată într-o linie dreaptă de dungile reflectorizante de mai sus, propagându-se la traductoarele primitoare pe axa X. Traductorii de recepție transformă energia undelor acustice de suprafață returnate într -un semnal electric.

Avantaje:

1.. Ecranele tactile cu undă acustică de suprafață sunt rezistente la vibrații, ceea ce le face potrivite pentru spațiile publice.

2. Tehnologia de undă acustică de suprafață oferă o a doua caracteristică: viteza de răspuns rapid, cea mai rapidă dintre toate ecranele tactile și o senzație lină. 3. A treia caracteristică a tehnologiei de undă acustică de suprafață (SAW) este performanța sa stabilă. Deoarece principiul tehnologiei SAW este stabil, controlorul cu ecran tactil SAW calculează poziția tactilă prin măsurarea poziției momentului de atenuare pe axa timpului. Prin urmare, ecranele tactile ferăstrău sunt extrem de stabile și oferă o precizie foarte mare.

4. A patra caracteristică a ecranelor tactile de ferăstrău este că cardul de controler poate distinge între picăturile de praf și apă, un deget și cantitatea de atingere.

5. Cea de-a cincea caracteristică a ecranelor tactile SAW este răspunsul lor axa Z axa axa, cunoscut și sub denumirea de răspuns axa sub presiune. Acest lucru se datorează faptului că cu cât este mai mare forța pe care utilizatorul atinge ecranul, cu atât este mai largă și mai profundă atenuarea în forma de undă a semnalului primit.

Dezavantaje: Un dezavantaj al ecranelor tactile de ferăstrău este că picăturile de praf și apă de pe suprafața ecranului tactil blocau transmiterea undelor de ferăstrău. În timp ce un card de controler inteligent poate detecta acest lucru, acumularea de praf la un anumit nivel atenuează semnificativ semnalul, ceea ce face ca ecranul tactil de văzut să devină lent sau chiar nefuncțional. Prin urmare, ecranele tactile ferate oferă modele rezistente la praf. Pe de altă parte, este recomandat să vă amintiți să curățați ecranul tactil în mod regulat anual.

Ecrane tactile capacitive

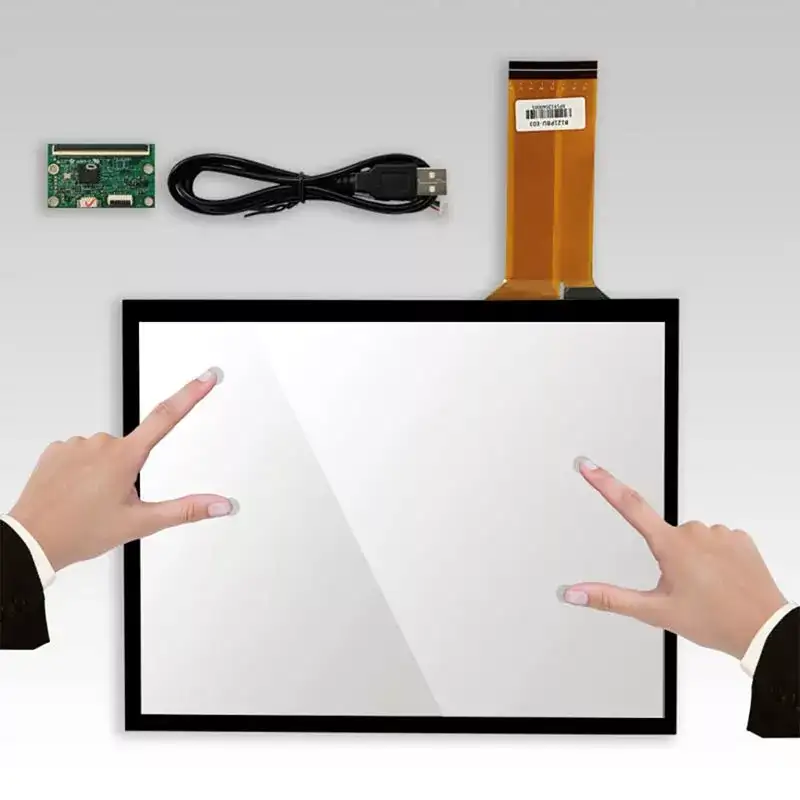

Ecranele tactile capacitive sunt construite în principal prin acoperirea unui ecran de sticlă cu o peliculă transparentă și apoi acoperind stratul conductiv cu un sticlă de protecție. Acest design din sticlă dublă protejează bine stratul conductor și senzorul. Mai mult, electrozii îngustați sunt placați pe toate cele patru părți ale ecranului tactil, creând un câmp electric de joasă tensiune în stratul conductor. Când un utilizator atinge ecranul, un condensator de cuplare se formează între câmpul electric al utilizatorului, degetul și stratul conductor. Curentul generat de electrozi curge până la punctul de atingere, cu mărimea curentului proporțional cu distanța dintre deget și electrozi. Un controler din spatele ecranului tactil calculează mărimea și raportul curentului pentru a determina cu exactitate locația punctului de atingere.

Infraroşuecrane tactilesunt ieftine, ușor de instalat și sunt foarte sensibile atât la atingeri ușoare, cât și rapide. Cu toate acestea, deoarece ecranele tactile cu infraroșu se bazează pe lumina infraroșu pentru detectare, schimbările în iluminarea externă, cum ar fi lumina soarelui și lumina reflectoarelor interioare, pot afecta precizia acestora. Mai mult, ecranele tactile cu infraroșu nu sunt impermeabile sau nu sunt sensibile la murdărie. Orice obiect străin mic poate provoca erori și le poate afecta performanța, ceea ce le face improprii pentru uz în aer liber sau public. Fie că este vorba de producție în masă sau servicii personalizate, producătorii de ecran tactil inovează și optimizează continuu procesele și serviciile lor pentru a răspunde nevoilor diverse în cadrul și în afara industriei, oferind clienților o experiență de produs cu ecran tactil de primă clasă. Înțelegerea acestor puncte de vânzare unice vă va ajuta să înțelegeți mai bine cunoștințele de bază ale industriei cu ecran tactil.
