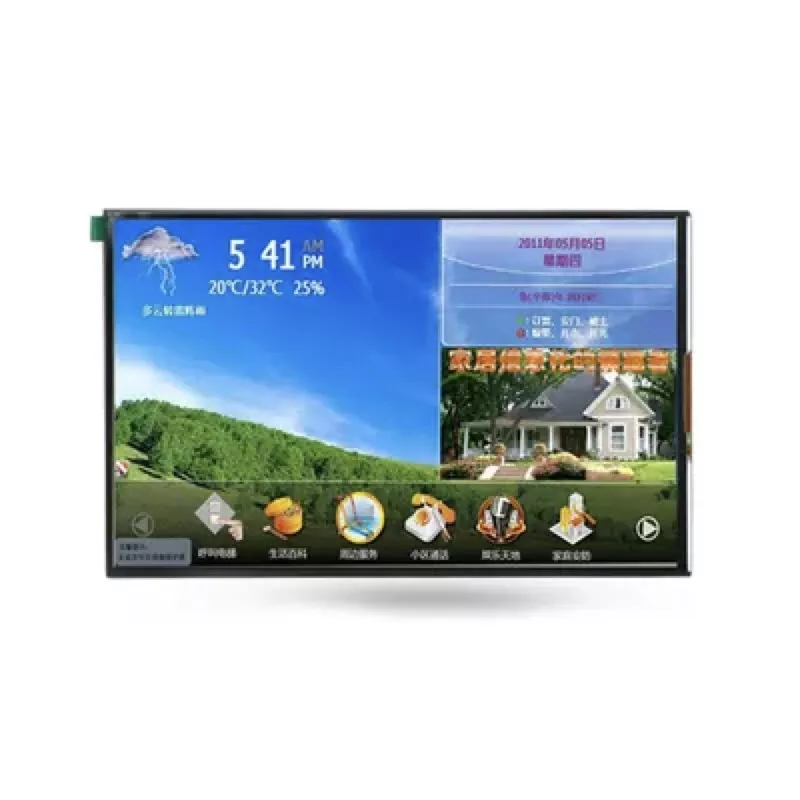

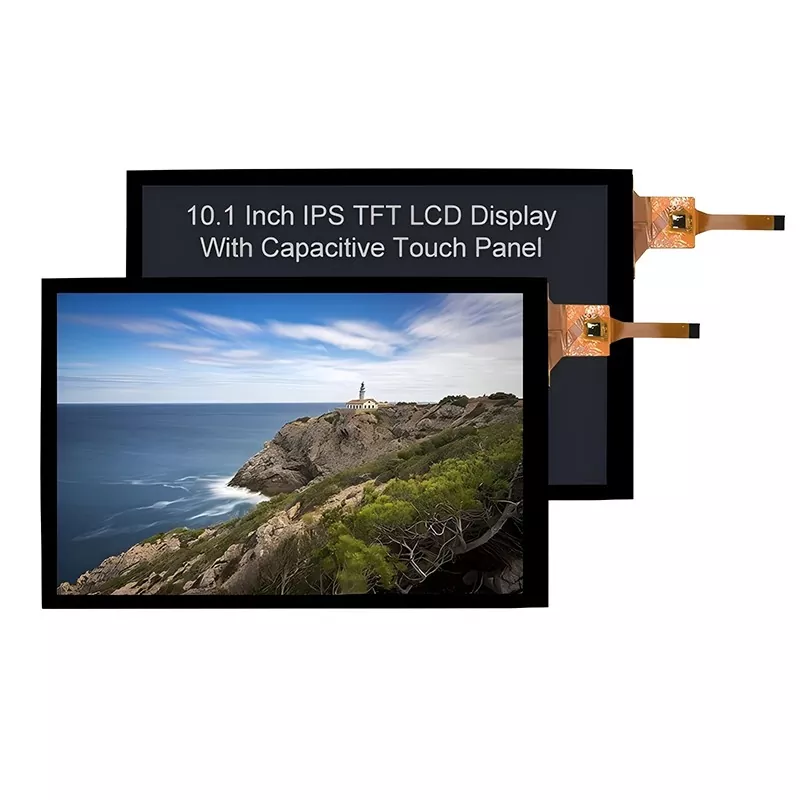

10.1 inch 800x1280 Capaciitiv touch Modul TFT

Deoarece modulul TFT este utilizat pe scară largă în viață, producătorii și furnizorii sunt din ce în ce mai mult. Ce face Victronix 10.1 inch 800x1280 Modulul tactil capacitiv TFT diferit de alți producători? La început, are o suprafață activă de 10,1 inci (135,36mm × 216.58mm) cu rezoluție de 800 × (RGB) × 1280, livrând imagini ascuțite și suportând până la 16,7 milioane de culori. Experimentați o luminozitate tipică de 250 Cd/m² și un raport de contrast ridicat de 1000: 1. În al doilea rând, integrează un panou tactil capacitiv (CTP) care acceptă multi-touch cu 10 puncte. Dispune de o duritate ridicată a suprafeței (≥6H), transparență excelentă (≥85%) și o precizie precisă (± 1,5 mm centru / ± 2,5 mm margine). Controlat de IC12511 IC. În plus, controlul său de iluminare de fundal include semnalul PWM (CABC) și LED-uri dedicate+/LED-pini (9V LED-ul LED, configurația LED-ului alb 3S10P, durata de viață tipică de la 30.000 până la 50.000 ore la 50% luminozitate, asigurând vizibilitate clară în toate condițiile de iluminat. Interval de -10 ° C până la +50 ° C și rezistă la depozitare în aceleași condiții dure.

Acest modul TFT Victronix 10.1 inch este potrivit pentru interfețele umane-mașini (HMIS), panouri de control industrial, dispozitive medicale portabile, echipamente de testare și măsurare, sisteme de punct de vânzare și orice aplicație care necesită un afișaj tactil de înaltă calitate, de înaltă calitate în medii provocatoare.

Specificații generale

VXT101YIA-19C este un modul TFT-LCD. Este compus dintr-un panou TFT-LCD, Driver IC, FPC, CTP și o unitate de lumină din spate. Zona de afișare de 10,1 ¢ conține 800 x (RGB) x 1280 pixeli și poate afișa până la 16,7 m. Acest produs este în conformitate cu criteriul de mediu ROHS ..

NOTĂ 1: Tonul de culoare este ușor schimbat prin temperatură și tensiune de conducere.

Nota 2: Fără FPC și Solder.

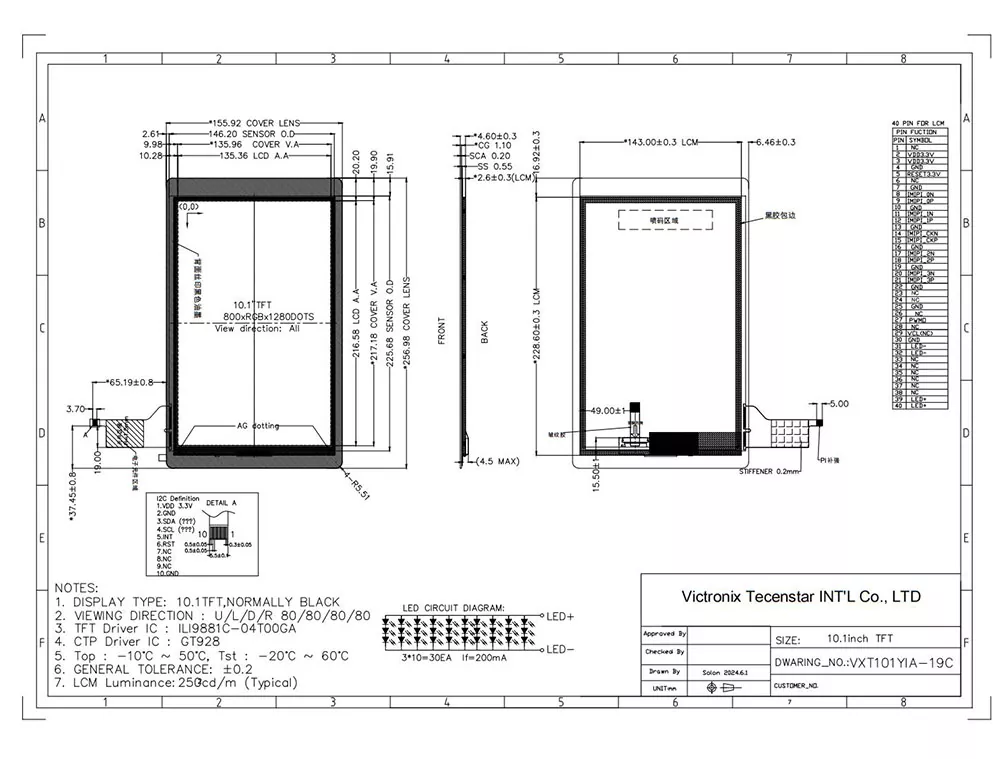

Desen mecanic
